1 防火玻璃定義

防火玻璃是指火災發生時在限定時間內，能起到防止煙、熱、火焰等蔓延，保障人員物品安全的玻璃制品。其作用主要是控制火勢的蔓延或隔煙，是一種措施型的防火材料，其防火的效果以耐火性能進行評價。它是經過特殊工藝加工和處理，在規定的耐火試驗中能保持其完整性和隔熱性的特種玻璃。

防火玻璃原片可選用鍍膜或非鍍膜的浮法玻璃、鋼化玻璃、復合防火玻璃原片，還可選用單片防火玻璃。

2 防火玻璃性能

2.1 耐火完整性

在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內防止火焰和熱氣穿透或在背火面出現火焰的能力。

2.2 耐火隔熱性

在標準耐火試驗條件下，玻璃構件當其一面受火時，能在一定時間內使其背火面溫度不超過規定值的能力。

2.3  耐火極限

在標準耐火試驗條件下，玻璃構件從受火的作用時起，到失去完整性或隔熱型要求時止的這段時間。

3 防火玻璃分類

3.1 單片防火玻璃

由單層玻璃構成，并滿足相應耐火性能要求的特種玻璃。

3.2 復合防火玻璃

由兩層或兩層以上玻璃復合而成或由一層玻璃和有機材料復合而成，并滿足相應耐火性能要求的特種玻璃。

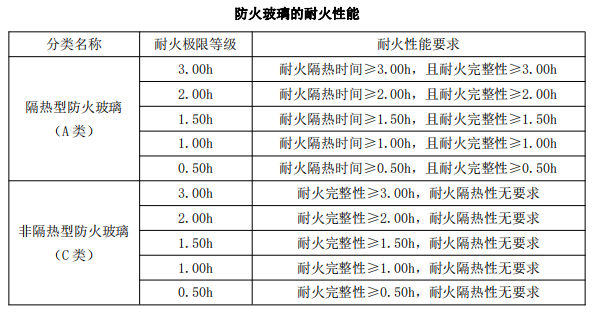

3.3 隔熱型防火玻璃（A類）

耐火性能同時滿足耐火完整性、耐火隔熱性要求的防火玻璃。

3.4 非隔熱型防火玻璃（C類）

耐火性能僅滿足耐火完整性要求的防火玻璃。

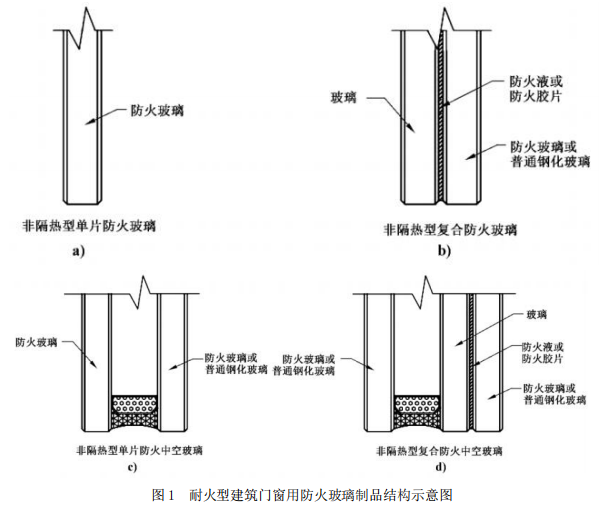

3.5  非隔熱型復合防火玻璃

耐火性能僅滿足耐火完整性要求的復合防火玻璃。

3.6  非隔熱型復合防火中空玻璃

由非隔熱復合防火玻璃和其他玻璃制成的中空玻璃。

3.7 非隔熱型單片防火中空玻璃

由單片防火玻璃和其他玻璃制成的中空玻璃。

4 單片防火玻璃

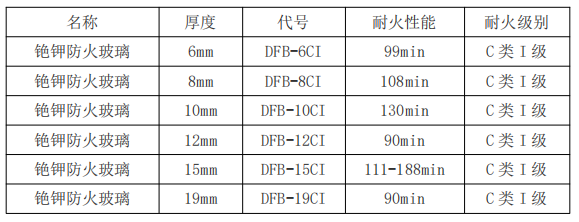

4.1 銫鉀防火玻璃

銫鉀防火玻璃，是通過特殊化學處理在高溫狀態下進行二十多小時離子交換，替換了玻璃表面的金屬鈉（以半徑較大的銫、鉀離子置換半徑較小的鈉離子），形成低膨脹硅酸鹽玻璃（形成化學鋼化應力）；同時通過物理處理后，玻璃表面形成高強的壓應力，大大提高了抗沖擊強度，當玻璃破碎時呈現微小顆粒狀態，減少對人體造成傷害！單片銫鉀防火玻璃的強度是普通玻璃的6-12倍，是鋼化玻璃的1.5-3倍。

銫鉀防火玻璃具有高強度、高耐候性、在紫外線及火焰作用下依然能保持通透性等特點。

缺點是制作工藝復雜，且化學殘留物不易清洗干凈。

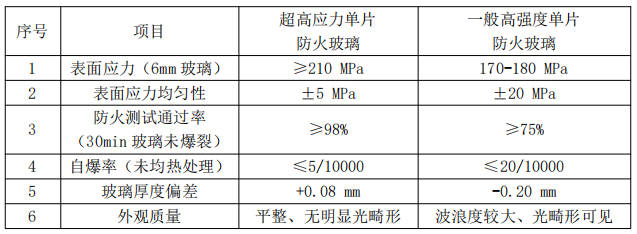

4.2 高應力防火玻璃

高應力防火玻璃采用科學的化學和物理的方法制得，先將熱膨脹系數低的離子以單質的形式植入普通浮法玻璃內部，再利用高溫進行快速催化反應，迅速將熱膨脹系數高的離子分離出來；同時將高活動能力的金屬鹽離子與原片玻璃離子有機結合，達到改變熱膨脹系數，增強平板玻璃整體耐火能力的作用。同時，植入的熱膨脹系數低的離子在高溫下同玻璃自有成分化學反應后形成穩定的微晶分子團，既能提平板玻璃的透光率，還可延長玻璃的耐火使用壽命。

高應力防火玻璃所用的鋼化爐是特制防火鋼化爐，不是一般玻璃鋼化爐，并且要嚴格控制應力值和應力均勻性，技術要求較高。

高應力防火玻璃具有高強度、高耐候性、透明度較好、生產效率高、整體價格低等特點。

高應力防火玻璃的缺點是浮法玻璃軟化點低（600℃+），大尺寸玻璃耐火時間長很難實現，對玻璃生產技術和安裝的門窗框架要求較高。

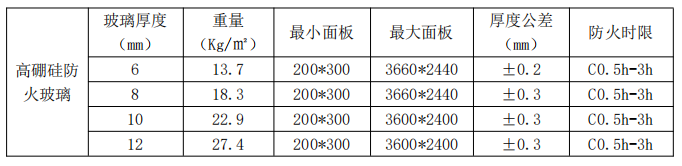

4.3 高硼硅防火玻璃

高硼硅防火玻璃是采用硼硅玻璃原片經過特殊工藝加工制作而成的全鋼化非隔熱型單片防火玻璃。硼硅玻璃，亦稱為高硼硅玻璃，擁有“玻璃之王”之稱，其材質成分為80%氧化硅，14%左右的氧化硼、氧化鋁及5%左右的助溶劑（氧化鈉、氧化鉀）等構成。

高硼硅防火玻璃熱膨脹系數比普通玻璃（硅酸鹽玻璃）低2-3倍。此外，高硼硅防火玻璃還具有高軟化點，極好的抗熱沖擊性和粘性等特質。因此，當火災發生時，硼硅防火玻璃不易膨脹碎裂，是一種高穩定性的防火玻璃，其耐火時限可高達3小時。是能夠滿足水噴淋系統要求的防火玻璃。

（1）優秀的耐火性能

超高軟化點（840℃），穩定的為防火性能提供根本保障，耐火時間超過120分鐘。具有高的透明度，在維持建筑的通透感和美觀的同時，發生火災仍能保證人們的視野以便于逃生和救援。

（2）高強超輕性能

重量比普通玻璃輕8%以上，同時具有高的機械強度，極強又輕的特點顯著降低建筑物自重。

（3）優秀的光學性能

低鐵、環保配方，高透光率，可見光透過率90%以上。

（4）超高的化學穩定性

耐酸、耐堿、抗紫外線，有良好的耐火性。

（5）優秀的可加工性能

單片高硼硅防火玻璃，滿足防火和安全性能要求。在鋼化之前可進行切割、磨邊、打孔、鍍膜等加工。高硼硅玻璃可與其它玻璃一起采用夾膠、中空、真空等工藝制成綜合效能更佳的建筑節能防火材料。

缺點是原片價格較高、對生產設備要求較高。

5 復合防火玻璃

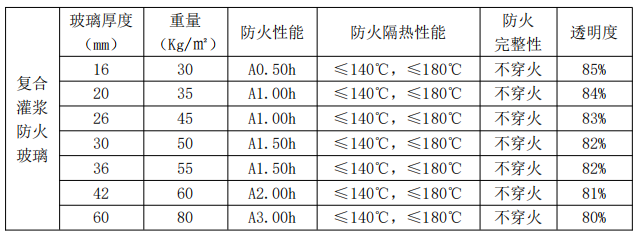

5.1 復合灌漿防火玻璃

復合灌漿防火玻璃是采用雙層浮法玻璃灌注高透明防火液制作而成的特種玻璃。屬于A類隔熱型防火玻璃。

當火災發生時，復合灌漿防火玻璃中的防火液大量的吸收火焰熱量而發泡膨脹，同時變成不透明的白色，高效的阻止燃燒產生的熱量從迎火面向背火面的傳導，同時阻止玻璃迎火面火焰的熱輻射向背火面的傳遞。在這個過程中，玻璃整體保持完整，形成了一個可以阻隔火焰、煙霧和燃燒產生的高溫毒氣的擴散與蔓延的有效屏障。

復合灌漿防火玻璃擁有阻隔火焰和熱輻射傳遞能力的良好性能。灌漿防火玻璃要達到2小時耐火要求，通常制作為35mm及以上厚度。

缺點是在太陽輻射的影響下，防火液會發生物理變化，出現發黃、起泡等現象。

5.2 納米硅復合防火玻璃

納米硅復合防火玻璃是一種采用無機可膨脹納米硅防火膠和多層玻璃原片經過特殊工藝疊加復合而成的防火玻璃。納米硅防火膠是一種質地堅硬的無機透明防火結晶體，物理化學功能穩定。

通過與高強度玻璃復合加工，成品納米硅防火玻璃兼具耐候性強、耐火穩定、隔熱性好三大突出性能。

納米硅防火玻璃由兩層或多層玻璃夾附一層或多層納米硅防火膠，將防火膠注入夾層玻璃空倉內，經縮聚優化復合而成的能滿足相應耐火等級要求的特種玻璃。

這種夾層式結構使玻璃與膠液緊密粘連，從而提升了使用安全性，可有效防止外層玻璃碎裂傷人，毫無爆開風險，阻熱性好、隔熱性好、耐候性好、隔音透明等優點。

納米硅防火膠經縮聚優化后是一種堅硬的無機透明防火結晶體，所以具備超強的耐候性、穩定性、高透明、不變色、不脫膠，具有無缺的透光性和耐曬不起泡等優良特性。

納米硅防火玻璃是在火焰高溫燒烤時防火膠粘體逐漸發泡、膨脹、直至碳化、形成導熱系數非常小，有著良好隔熱性能的保護層，防止火焰擴散到背火區，減弱火焰對背火面的熱輻射，從而保護背火面玻璃及物品的完整性，起到完全防火的作用。
